Descripción

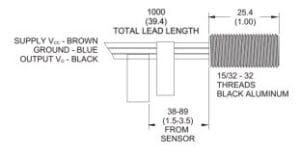

Sensor de posición del cigüeñal o del árbol de levas de efecto Hall. Se trata de una nueva versión, que se distingue por su carcasa de aluminio anodizado rojo. Las roscas son M12 y se incluyen tuercas de montaje. Funciona de 5 a 24 voltios y ofrece una bonita onda cuadrada para que no haya problemas de voltaje variable. Tiene una coleta de 1 metro de largo y 3 hilos. Esto es lo que hacen los cables:

Marrón: voltaje de suministro; conéctelo a +5v para una operación de 5 voltios o alimentación conmutada de 12 voltios.

Negro: señal de salida. Se conecta a VR1+. Tenga en cuenta que este requiere una resistencia pull up. Esto se conecta tanto a la tensión de alimentación como al cable de señal de salida. Use una resistencia de 1K cuando la alimente con 5 voltios o una resistencia de 2.4K cuando la alimente con 12 voltios.

Azul – Tierra.

Especificaciones

Voltaje de funcionamiento: 5 a 24 voltios

Máxima sobretensión y tensión inversa: +30 a -24 voltios

Corriente de suministro máxima requerida: 6 mA

Disminución de corriente de salida máxima: 20 mA

Tipo de salida: colector abierto

Frecuencia máxima: 15 kHz

Rango de temperatura: -40 a +125 grados C

Espacio de aire nominal: 1,5 mm

Paso de rosca: M12 x 1 mm

Longitud total: 25,4 mm, sin incluir cables

Material del paquete: Aluminio

Orientación del sensor: no direccional

El tamaño de diente recomendado es un rectángulo de al menos 2,5 mm x 6,35 mm, con una altura de diente de 5,0 mm.
